褐煤烘干機筒體內襯改用磷酸鋁材料無磨損
創建時間 2013-04-10 作者【烘干機】瀏覽
QQ留言
聯系電話:13803857310

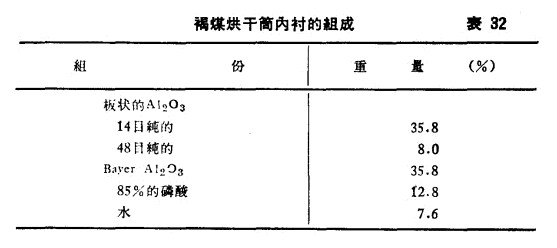

聯系電話:13803857310 煉鋁工業的動力設備采用褐煤作燃料。褐煤很潮濕需要烘干，需要用到褐煤烘干機。烘干的方法是讓它在高速氣流中通過烘干筒。筒內的初始工作溫度達815攝氏度。以前采用的烘干筒內襯極易受到摩擦和破壞。為了改善這種情況，試用了磷酸鋁內襯。為了比較新舊兩種襯料的性能，在同樣地方還裝上舊襯料。經5000小時后，發現舊襯料已經磨損3.81厘米，而磷酸鋁襯料一點也沒有侵蝕的痕跡。磷酸鋁襯料系采用以下圖中表組成的涂料。
將鑄鋼制成的配筋網，用柱頭螺栓固定在鋼筒殼上。其上事先涂一層厚3.81厘米的隔熱層。在這隔熱層上再涂以磷酸鋁爐襯。澆好后，養護四個月。在這段時間內，爐襯保持在初凝狀態中。初凝和終凝之間，必須降低褐煤烘干機筒體內空氣的濕度，以減少未反應磷酸從空氣中吸收水分。四個月后再對烘干機內襯料進行熱處理，其熱處理制度是：在76小時內，將穩定升高到426.7攝氏度，其升溫速度不超過每小時37.8攝氏度，而大部分時間小于每小時10攝氏度。特別是121.1攝氏度上升到204.4攝氏度時，升溫速度應特別慢，以便排出自由水喝結合水。當達到426.7攝氏度后，保溫24小時，熱處理即告結束。
磷酸鋁涂層使用情況良好，經5000小時毫無損壞，而涂在同一地方的原來較好的襯料已經磨損了3.81厘米。
文章來自豫暉烘干機網：www.mingkedianzi.com
新聞資訊最新文章
- 沙子烘干機適用干燥礦山多種物料
- 雙筒烘干機廠家哪家好？
- 如何提高礦渣回轉式烘干機生產效率？
- 回轉式烘干機除塵器設計方案及工藝流程
- 轉筒烘干機優點及應用范圍
- 搶修三筒烘干機確保機組穩定運行
- 油泥分解烘干機設備多少錢一臺，每天的產量
- 解析粉煤灰烘干機基本知識
- 提高焦炭烘干機熱風速度的好處
- 煤泥烘干機結構特點
- 國貨崛起即油泥熱解烘干機
- 粉煤灰烘干機與干燥機有何區別？
- 粉煤灰烘干機設備內部結構詳結介紹
- 復合肥烘干機除塵器該怎么選？
- 水泥烘干機故障分析及解決方案
- 礦砂粉烘干機哪家好？找豫暉烘干設備廠家
- 選購礦用沙子烘干機前需要做哪些準備？
- 回轉式烘干機與回轉窯區別用途
- 合理設計生產線中的轉筒烘干機重要性
- 一般三回程礦渣烘干機生產線都會配置分散給
行業知識最新文章
- 哪家赤泥烘干機生產線廠家報價合理？
- 雙筒烘干機節能技術
- 延長回轉式烘干機使用壽命的關鍵
- 解析轉筒烘干機設備新技術
- 正確維護三筒烘干機設備技巧
- 油泥烘干機怎么選？
- 粉煤灰烘干機設備在技術上有一定優勢
- 詳解使用煤炭烘干機正確操作方法
- 如何合理控制焦炭烘干機溫度？
- 走進油泥烘干機生產線現場
- 油污泥處理_油泥烘干機
- 煤泥烘干機出現斷料、堵塞如何處理？
- 復合肥烘干機特點及工作原理
- 脫硫石膏烘干機烘干系統要怎么選擇？
- 礦粉烘干機設備報價分析，購買前值得一看
- 日產60噸焦炭烘干機組成
- 三回程烘干機揚料板是怎么進行技術改進的？
- 礦粉、礦渣、沙子等礦山烘干機圖片與工作原
- 怎樣避免回轉式烘干機堵塞？
- 如何有效提高三筒烘干機工作效率實用技巧？
